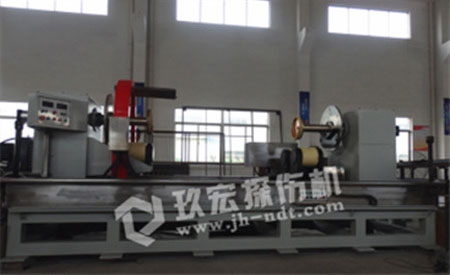

CDG-10000型交直流齿轮（轴类）荧光磁粉探伤机
CDG-10000型交直流齿轮（轴）荧光磁粉探伤检测线为机电分立式，一电源二机身的结构，电气控制系统和机械床身独立分开，主要用于湿式磁粉法检查齿轮、齿圈等圆盘类零件内表面、外表面、端面及其近表面任意方向的裂纹缺陷，也可检测轴类工
射阳县玖宏无损检测设备制造有限公司
地 址：江苏省盐城市射阳县合德工业园创业路1号
手 机：151-8931-8999
座 机：0515-89288688
CDG-10000型交直流齿轮（轴）荧光磁粉探伤检测线为机电分立式，一电源二机身的结构，电气控制系统和机械床身独立分开，主要用于湿式磁粉法检查齿轮、齿圈等圆盘类零件内表面、外表面、端面及其近表面任意方向的裂纹缺陷，也可检测轴类工件外表面、端面及其近表面任意方向的裂纹缺陷。该设备由电气控制系统、电源系统、机械床身系统、闭路磁轭磁化装置、磁悬液喷淋循环系统、荧光观察系统等几大部分组成。
检测工件名称、规格、探伤范围、检测速度：
1、工件名称：齿轮、齿圈等圆盘形零件；轴类零件:焊接箱体;铸件箱体。
2、工件规格：
齿轮或齿圈：
齿轮直径Ф2500mm.厚度：1000 mm；内孔Ф50-2000mm
轴类：直径小于Ф600，长度小于2.5米(按用户要求)
箱体：外径不大于Ф2000mm,高度不大于1000mm。
3、探伤范围：内外表面任意方向的缺陷；
4、检测速度：约300s /件；采用变频控制，可无级调速。
5、检测灵敏度：A型2#试片（15/100）试片清晰显示。
